| KC2上懸、中懸側窗電動開窗機 |
|

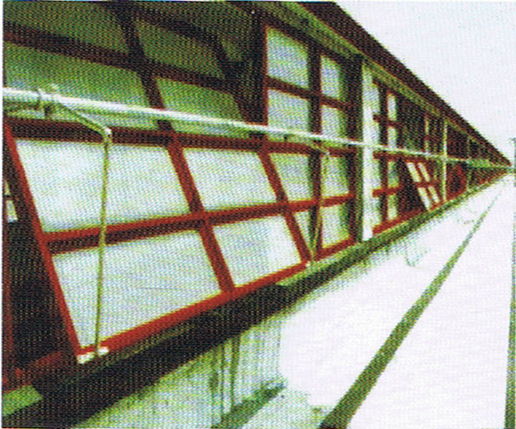

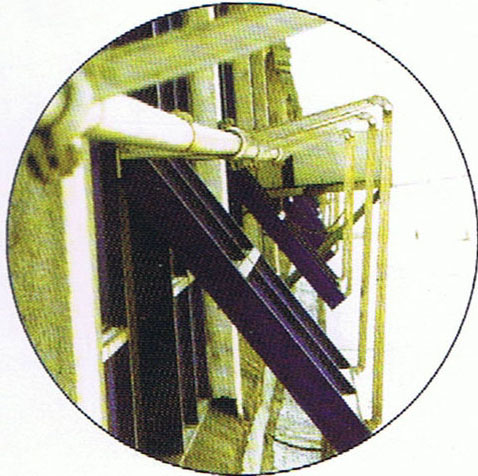

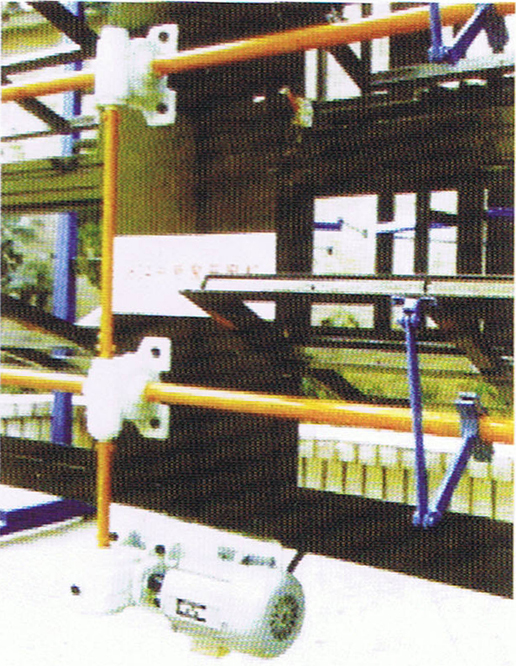

KC2 天窗側窗電動開窗機 KC2 開啟效果圖

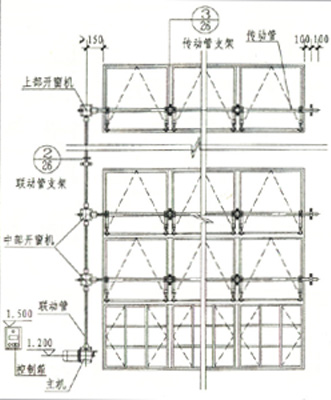

布置圖
一、概述
KC2中懸天(側)窗電動開窗機是本公司開發研制替代原J804電動開窗機的一種機電一體化新型開窗機，具有外形美觀、結構緊湊、傳動阻力小、噪音小、安裝方便等特點。它可根據使用要求附設遙控、煙控、溫控、風控、雨控等傳感裝置自動控制窗扇啟閉。適用于一般工業廠房、倉庫、車站候車室、侯機樓、影劇院、禮堂和食堂等建筑物的中懸天(側)窗的啟閉。產品符合國家建筑標準設計圖集06CJ06-1要求。
二、產品特點
1、開窗機機體由原鑄鐵件改為鋁鎂壓鑄件，行程控制與天(側)窗電動開窗機KC1相同。
2、開關器采用鋁合金壓鑄工藝，外形美觀、結構緊湊，有效地提高抗腐蝕能力和使用性能。
3、控制功能上增加了風控、雨控、溫控、煙控、光控及消防接口，達到智能控制，滿足現代化廠房的要求。
4、傳動管支架、聯動管支架，均改為沖壓成型件，內襯滑動軸承，減少了現場埋件和傳動噪音。
5、增加了上、中、下機和連接板{鋁鎂壓鑄件)，適應于不同立柱方向的安裝，方便維修，外觀及使用性能均躍上了嶄新的臺階。
6、電氣控制由原來的強電控制改為弱電控制。
|
三、主要技術參數 |
|
開窗機型號 |
KC2 |
|
電動機型號 |
YS-8014 |
|
電壓(V) |
380 |
|
功率(KW) |
0.55 |
|
電機轉速(r/min) |
1400 |
|
輸出軸轉速(r/min) |
20 |
|
防護等級 |
IP44 |
|
|
四、KC2 側窗電動開窗機的選用 |
|
1、上懸、中懸側窗啟閉極限及長度參見下表 |
|
窗扇
啟閉
形式 |
****
啟閉
角度 |
組合
排數 |
窗 扇 高 度 |
|
900 |
1200 |
1500 |
|
啟閉扇數 |
啟閉長度 ( 米 ) |
啟閉扇數 |
啟閉長度 ( 米 ) |
啟閉扇數 |
啟閉長度 ( 米 ) |
|
中懸
側窗 |
70 ° |
單排 |
36 |
48 |
24 |
48 |
18 |
32 |
|
二排 |
44 |
32 |
32 |
32 |
24 |
24 |
|
三排 |
54 |
18 |
36 |
18 |
24 |
18 |
|
四排 |
56 |
16 |
48 |
16 |
24 |
18 |
|
五排 |
60 |
16 |
|
|
|
|
|
六排 |
60 |
16 |
|
|
|
|
|
|
注：表中的極限啟閉扇數與極限長度，以開窗機居中左右兩邊對稱啟閉計，如單邊，窗扇數量和啟閉長度均應減半。 |
|
2、KC2側窗電動開窗機 開關器為撐桿撐腳形式。撐腳采用鋁壓鑄，外形美觀、結構緊湊、安裝方便。
撐桿規格選用表： |
|
基本窗扇度 |
窗框中心與內墻距離 |
撐桿規格 |
|
900 |
120 |
320 |
|
240 |
450 |
|
1200 |
120 |
450 |
|
240 |
500 | | |
