一、概述

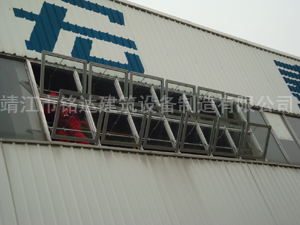

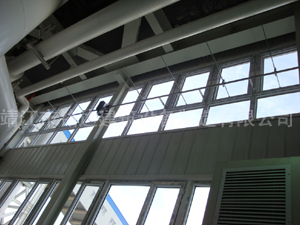

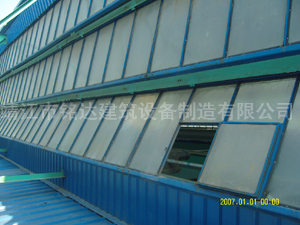

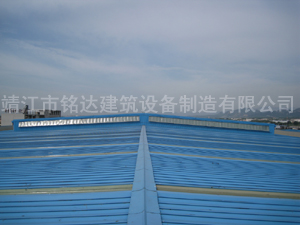

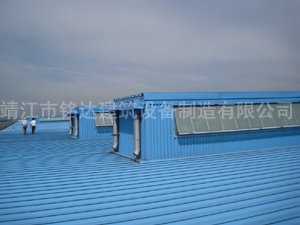

KC1電動開窗機是一種機電一體化新型開窗機，具有外形美觀、結構緊湊、傳動阻力小、噪音小、安裝方便等特點。它可根據使用要求附設遙控、煙控、溫控、風控、雨控等傳感裝置自動控制窗扇啟閉。廣泛適用于候機大廳、工業廠房、民用建筑的上懸天窗和中懸天窗的啟閉，也適用于其它啟閉形式相似的采光窗。
二、產品特點
1、減速機外殼由原來的鑄鐵件改為鋁鎂壓鑄件，有效地改變了原鑄鐵件機體在高空無人維護而銹蝕的問題。
2、實現機電一體化控制，淘汰原開放式行程開關及布線，有效解決了布線凌亂、安裝維修不方便、長期風吹雨打而造成的氧化失靈，容易釀成事故等缺陷。
3、采用集成電路控制：增設風控、雨控、溫控、煙控、消防接口、多臺集中控制和局部控制功能。
4、傳動管固定架和開關器支架：在所有液動摩擦處均增設了優質滑動或滾動軸承，優化了其傳動結構，有效降低了摩擦阻力及傳動噪音。
5、電氣控制由原來的強電控制改為弱電控制。
三、結構原理

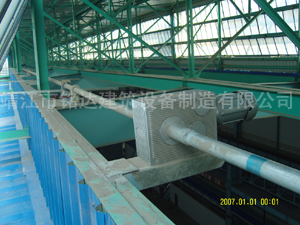

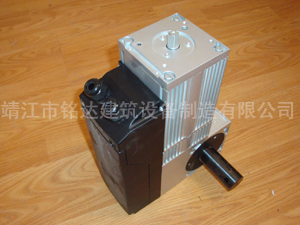

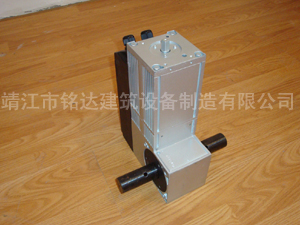

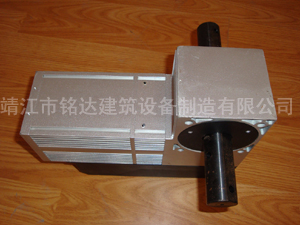

開窗機工作時，由三相電機（型號 ADF7134 ）驅動主機，主機輸出軸經聯軸套帶動傳動管運轉，傳動管再帶動 開關器 齒輪齒條運轉，從而實現窗扇的開啟和關閉。
四、主要技術參數
|
1 |
電源電壓( V ) |
380 |
|
2 |
頻率( HZ ) |
50 |
|
3 |
電機功率 (KW) |
0.75 |
|
4 |
電機轉速 (r/min ) |
1400 |
|
5 |
開關器運行速度 (mm/min ) |
2000 |
|
6 |
適用****風載( N/m2 ) |
550 |
|
7 |
防護等級 |
IP65 |
五、開窗機的選用
-
上懸、中懸天（側）窗高度與齒條長度和開啟極限長度的關系見下表：
|
基本窗高 |
齒條規格 |
啟閉極限長度 |
啟閉極限角度 |
|
900 |
1000 |
60 |
60 |
|
1200 |
1300 |
48 |
60 |
|
1500 |
1600 |
36 |
55 |
2、高度為 1800 、 2400 、 3000 的鋼天（側）窗，其雙排開啟的方式有兩種：
⑴ 上懸鋼天窗每排各設置一套開窗機，當開窗機安裝構造與現場情況不符時，安裝問題由生產廠家現場解決。
⑵ 上懸鋼天窗只在上排設置一套開窗機，下排窗通過聯動桿與上排同時開啟。中懸鋼天窗只在下排設置一套開窗機，上排窗通過聯動桿與下排窗同時開啟，但開啟極限長度要減少一半。
|
