一、概述

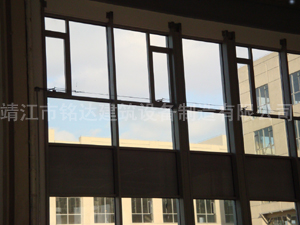

KC4平開窗電動開窗機是具有傳動技術和驅動機構的新產品，結構緊湊，美觀大方，噪音小，剛度足，安裝方便等特點。它可根據使用要求附設遙控開啟、煙霧、溫度、風控、雨控傳感裝置。主要適用于各種立轉側窗（天窗）的電動啟閉。
二、產品特點
1、優化了傳動部件結構，有效降低摩擦阻力及傳動噪音。
2、開關器 表面鍍鋅。
3、電氣控制由原來的強電控制改為弱電控制。
4、開窗機機體由鑄鐵外殼改為鋁鎂壓鑄件，有效避免銹蝕問題。
三、結構和原理：

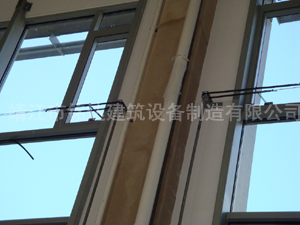

開窗機工作時，由三相電機（型號YS802-4）驅動主機，主機輸出軸經鏈輪帶動傳動管或鋼絲繩作往復運動，傳動管或鋼絲繩再帶動 開關器 運轉，從而實現窗扇的開啟和關閉。
四、主要技術參數
|
開窗機型號 |
KC4 |
|
電壓(V) |
380 |
|
功率(Kw) |
0.75 |
|
電機轉速(r/min) |
1400 |
|
開啟極限 |
45 |
|
開窗機輸出軸轉速 |
7.4r/min |
|
環境溫度 |
-30℃ ～ 40℃ |
|
防護等級 |
IP65 |
五、選用說明：
每組電動開窗機的功率是一定的，因而啟閉窗扇的數量也是一定的。下表列出一臺開窗機啟閉數量供選用。
平開側窗啟閉扇數選用表（一臺開窗機）
|
基本窗寬 |
|
700 |
800 |
900 |
|
1500 |
80 |
70 |
60 |
|
1800 |
70 |
60 |
50 |
|
2100 |
70 |
60 |
50 |
|
2400 |
60 |
50 |
40 |
|
2700 |
60 |
50 |
40 |
|
3000 |
50 |
40 |
35 |
注：雙（對）開平開窗每對間隔開啟，單（順）開平開窗每扇間隔開啟。 |
