一、概述

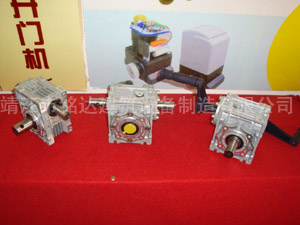

本開窗機外殼采用鋁合金壓鑄工藝，外型美觀。限位裝置采用螺桿內壓式，結構緊湊。采用雙頭蝸桿傳動，啟閉速度快。撐腳采用鋁合金壓鑄工藝，造型精美。傳動管與輸出軸采用暗銷連接，是原有手搖開窗機不可比美的精品開窗機。本手搖開窗機專為工業(yè)廠房、倉庫、影劇院、禮堂和食堂等建筑物的中懸或上懸側窗的窗扇起閉之用。
二、產品特點
1、上、中、下機殼體材質由原鑄鐵外殼改為鋁鎂壓鑄件，大大提高了外觀效果。
2、開關器：撐腳改為鋁鎂壓鑄件，撐桿用冷拉型鋼，表面鍍鋅。
3、傳動管支架與聯動管支架改為現場連接型，無須埋件。
三、結構和原理
開窗機工作時，由手搖柄搖動手搖機，手搖機輸出軸經聯動管帶動中機和上機運行，中機和上機通過傳動管帶動 開關器 運行，從而實現窗扇的開啟和關閉。
四、開窗機的選用
上懸、中懸側窗啟閉極限扇數及長度見下表:
|
窗扇
啟閉
形式 |
****
啟閉
角度 |
組合
排數 |
窗 扇 高 度 |
|
900 |
1200 |
1500 |
|
啟閉扇數 |
啟閉長度 ( 米 ) |
啟閉扇數 |
啟閉長度 ( 米 ) |
啟閉扇數 |
啟閉長度 ( 米 ) |
|
中懸
側窗 |
60 ° |
單排 |
12 |
10.8 |
12 |
14.4 |
12 |
15 |
|
二排 |
12 |
5.4 |
12 |
7.2 |
12 |
9 |
|
三排 |
12 |
3.6 |
12 |
4.8 |
12 |
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：表中的極限啟閉扇數與極限長度，以開窗機居中左右兩邊對稱啟閉計，如單邊，窗扇數量和啟閉長度均應減半。
-
KC3 側窗手搖開窗機開關器為撐桿撐腳形式。撐腳采用鋁壓鑄工藝，外形美觀、結構緊湊、安裝方便。
撐桿規(guī)格選用表：
|
基本窗扇度
|
窗框中心與內墻距離 |
撐桿規(guī)格 |
|
900 |
120 |
320 |
|
240 |
450 |
|
1200 |
120 |
450 |
|
240 |
500 | |
